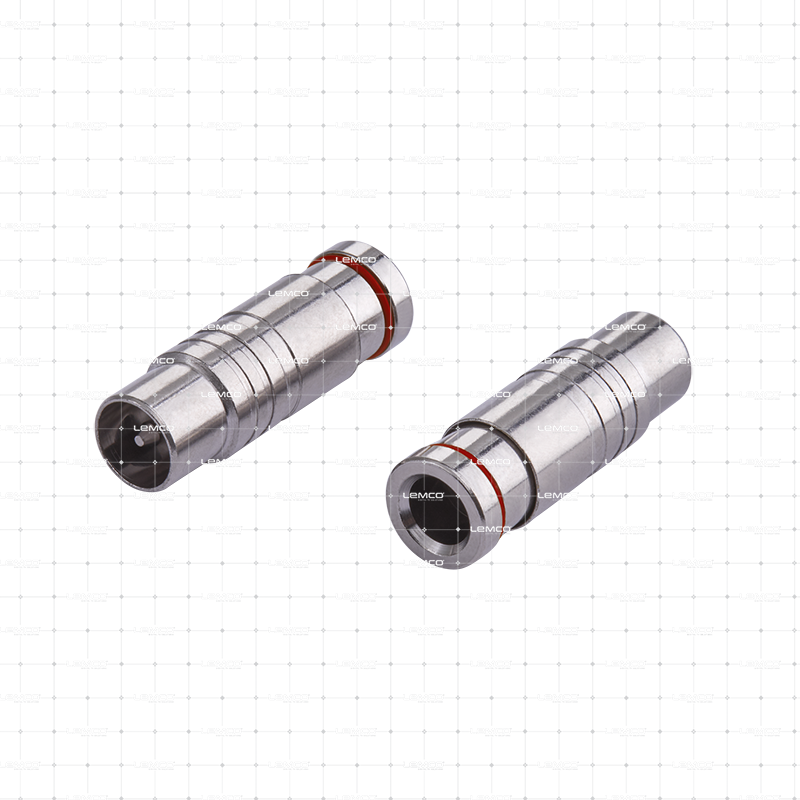

LIC-005 to wysokiej jakości męskie złącze kompresyjne typu IEC przeznaczone do profesjonalnych instalacji TV/SAT i RTV. Zaprojektowane dla kabli o średnicy zewnętrznej 6,7–7,0 mm (kompatybilne z przewodami Lemco: LC-1200, LC-1401, LC-1411). Wyposażone w O-ring z EPDM zapewniający szczelność, wykonane z mosiądzu (CuZn 39Pb3) z powłoką Nitin, co gwarantuje trwałość i niezawodność połączenia.
Złącze charakteryzuje się bardzo wysoką skutecznością ekranowania (>115 dB przy 1 GHz) oraz niskim tłumieniem na typowych pasmach TV/SAT. Dedykowane narzędzia montażowe: LTC-001 i LTC-002. Opakowanie zawiera 100 sztuk; pojedyncze złącze waży 9,4 g.
Specyfikacja techniczna produktu (kluczowe parametry):
| Parametr | Wartość |
|---|---|
| Typ | Męskie złącze kompresyjne IEC (LIC-005) |
| O-ring | Tak, EPDM |
| Kompatybilność kabli | Ø 6,7 – 7,0 mm (LC-1200, LC-1401, LC-1411) |
| Kompatybilne narzędzia | LTC-001, LTC-002 |
| Częstotliwość | 1 – 3000 MHz |
| Impedancja | 75 Ω |
| Skuteczność ekranowania | > 115 dB @ 1 GHz |
| Tłumienie (insertion loss) | |
| 0.3 – 500 MHz | < 0.11 dB |
| 500 – 860 MHz | < 0.15 dB |
| 860 – 1000 MHz | < 0.21 dB |
| 1000 – 1750 MHz | < 0.29 dB |
| 1750 – 2150 MHz | < 0.35 dB |
| 2150 – 3000 MHz | < 0.40 dB |
| Powrót (return loss) | |
| 0.3 – 500 MHz | -30.3 dB |
| 500 – 860 MHz | -27.3 dB |
| 860 – 1000 MHz | -25.8 dB |
| 1000 – 1750 MHz | -23.8 dB |
| 1750 – 2150 MHz | -20.6 dB |
| 2150 – 3000 MHz | -19.6 dB |
| Materiał korpusu | Mosiądz CuZn 39Pb3 |
| Materiał przewodu wewn. | Mosiądz CuZn 39Pb3 |
| Powloka | Nitin (korpus i przewód wewnętrzny) |
| Temperatura instalacji | -5° do +50°C |
| Temperatura pracy i przechowywania | -40° do +100°C |
| Wymiary (zaciśnięte) | 28.35 × 11 mm |
| Waga netto (szt.) | 9.4 g |
| Ilość w opak. | 100 szt. |
| EAN-13 | 5213009760966 |
